La tabla de aforo (Ingeniero)

La tabla convierte una altura en volumen bruto. Se versiona: cada recalibración entra como versión nueva, sólo una está ACTIVA y las anteriores quedan para consulta.

Importar una versión

Paso a paso:

1. Abra el tanque, pestaña Aforación, y pulse Editar tabla de aforo → para ir a Versiones de la tabla de aforo. Pulse NUEVA IMPORTACIÓN.
2. 1. Subir archivos: cargue la tabla (xlsx, CSV o JSON) y el certificado en PDF. Con un libro de hojas principal + fracciones, la plataforma detecta sola la forma «Principal + fracciones».
3. 2. Confirmar formato: revise sistema de unidades, forma y denominador de fracción (1/8 en el piloto). Lo que declare queda congelado con la tabla.
4. 3. Vista previa: revise filas principales, filas de fracción, advertencias, errores y huecos, y coteje algunos valores contra el folleto.
5. 4. Certificado: transcriba referencia, autoridad, fecha y método de calibración, temperatura de calibración y propiedades del casco. Si el tanque es de techo flotante, marque «El certificado declara techo flotante» y complete peso del techo, fuente, zona crítica y si la tabla incluye o excluye el techo.
6. 5. Confirmar: la versión queda PENDIENTE.

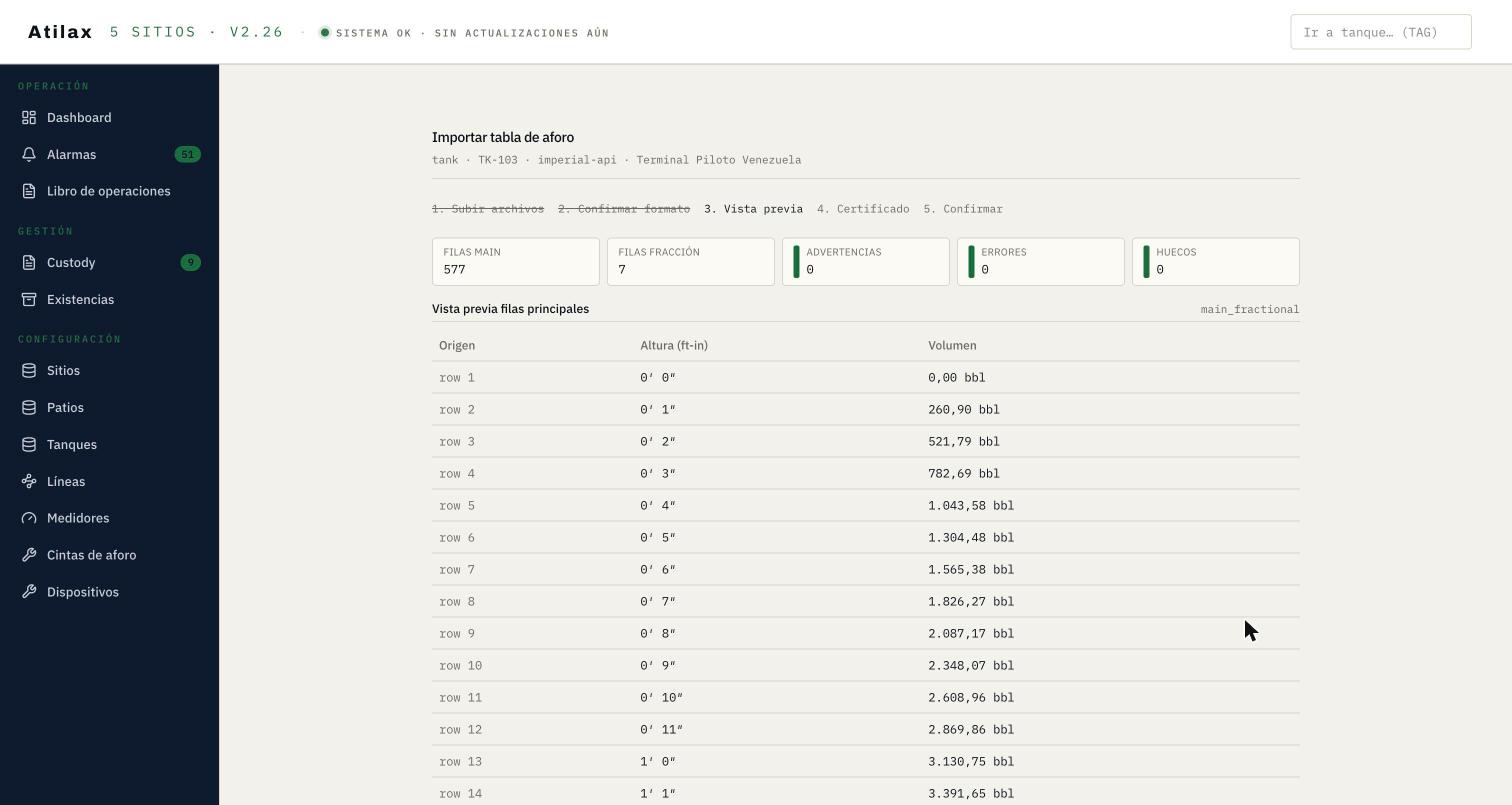

Vista previa: 577 filas principales + 7 de fracción, sin advertencias, errores ni huecos.

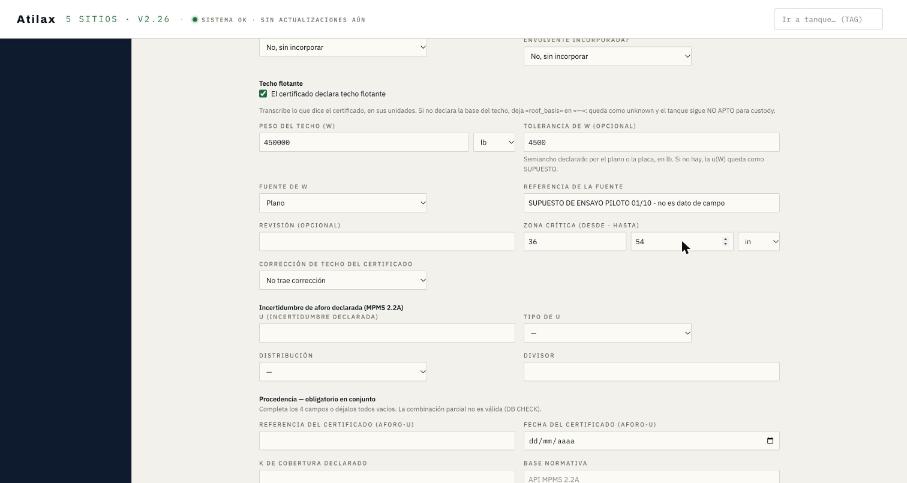

Certificado con techo flotante: peso del techo, fuente y zona crítica.

Publicar o rechazar (otro Ingeniero)

Quien importó la versión no puede publicarla: la pantalla lo dice junto al botón. La publica otro Ingeniero, después de revisar un resumen con forma, filas, certificado y vigencia. Publicar no se deshace con un clic: volver atrás exige importar y publicar otra versión.

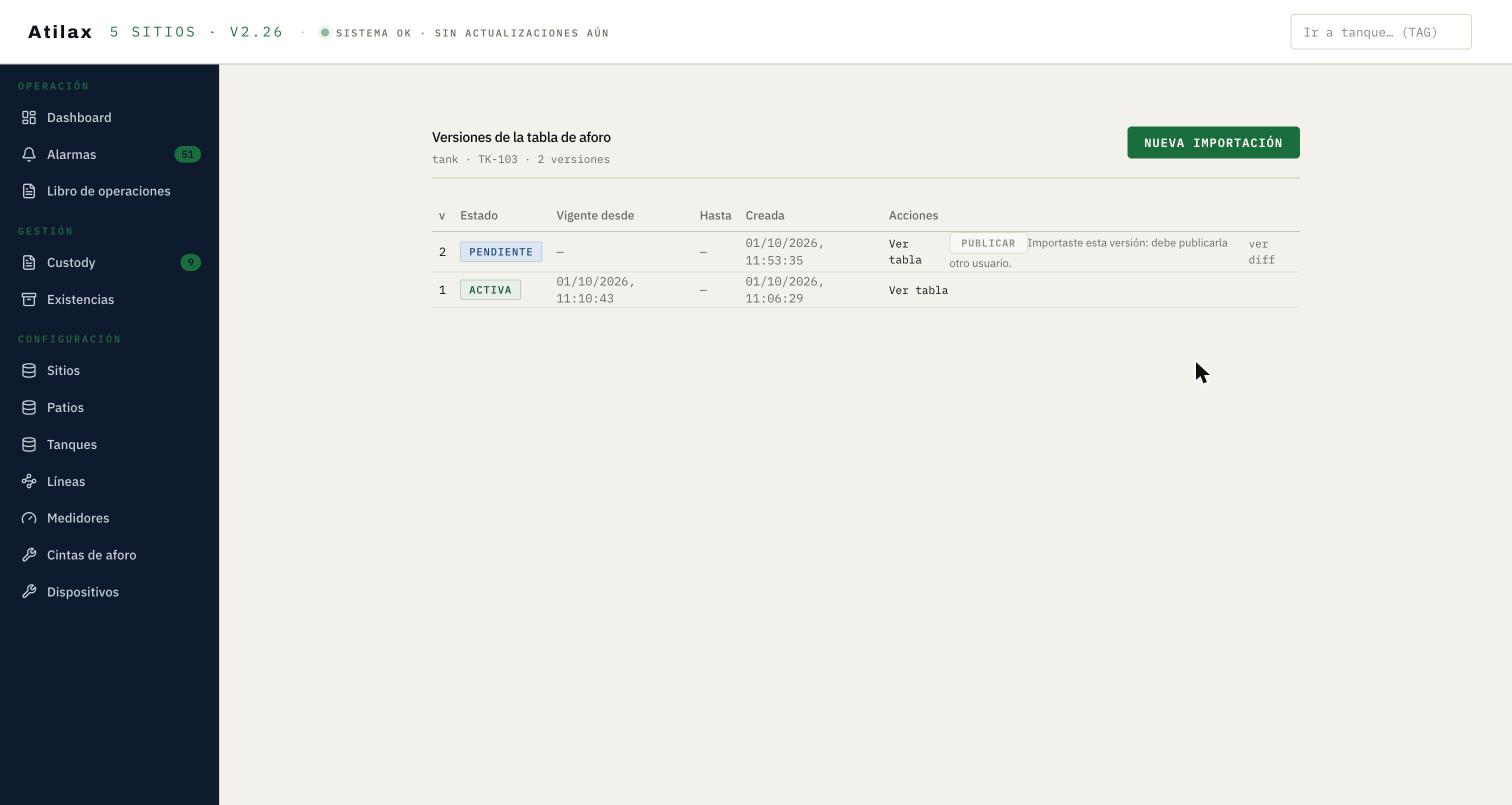

Para quien importó, PUBLICAR queda deshabilitado con el motivo.

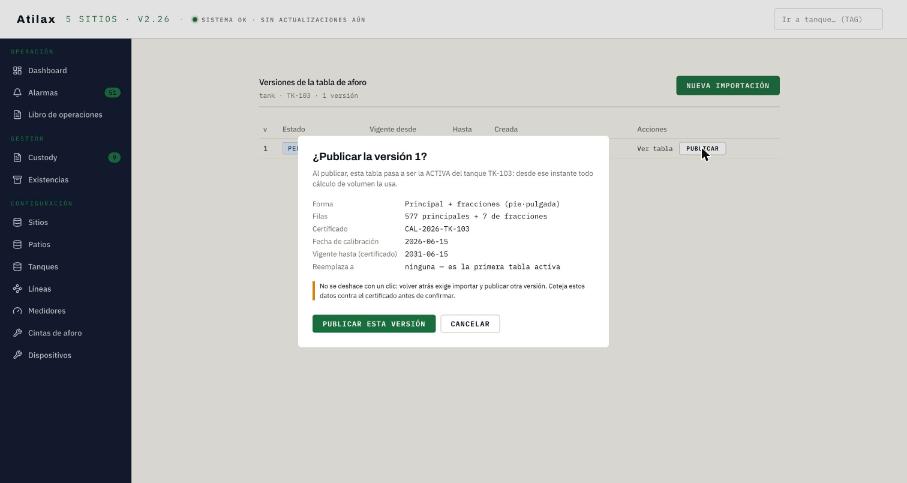

Resumen antes de publicar la versión 1.

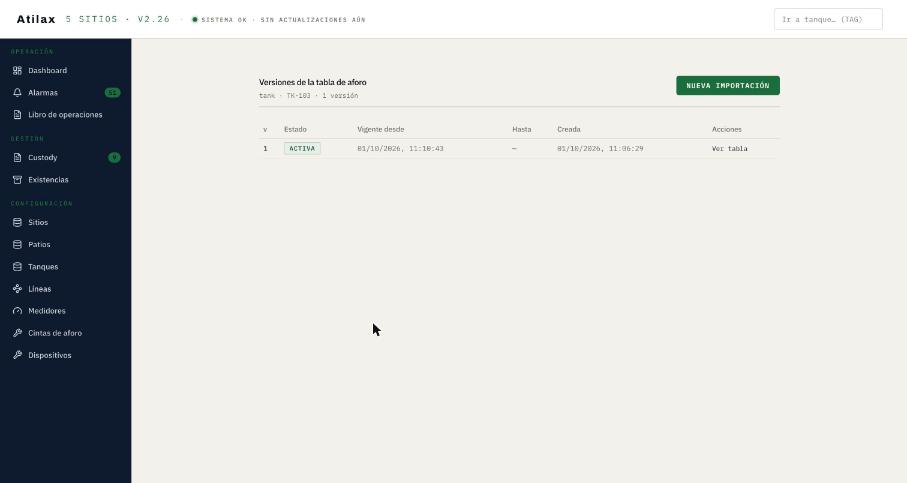

Versión 1 ACTIVA.

Si la importación es errónea, el segundo Ingeniero la rechaza con un motivo; la fila queda RECHAZADA con autor, fecha y motivo, y la versión activa no cambia.

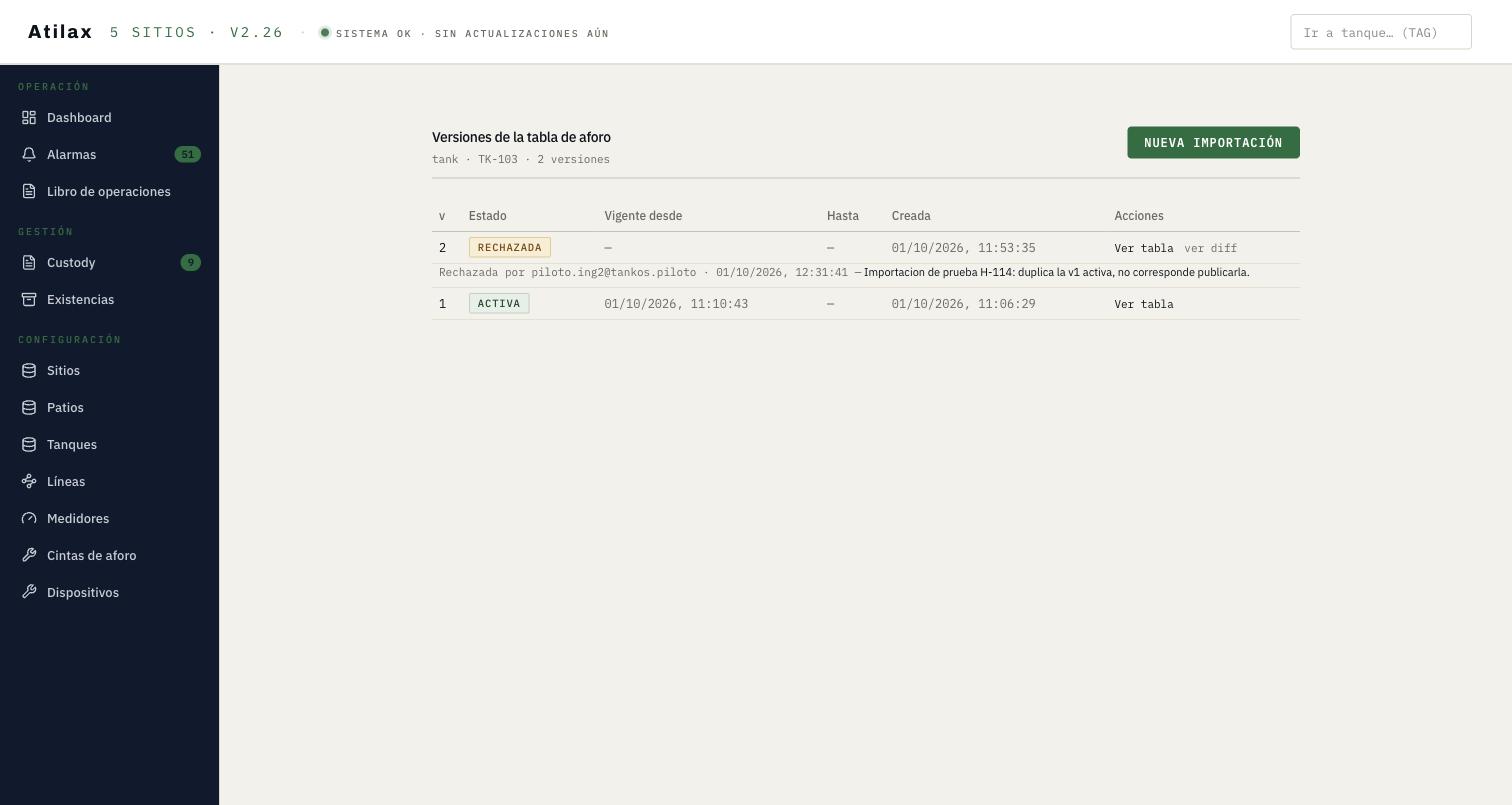

Versión 2 rechazada; la versión 1 sigue activa.

Consultar la tabla

Ver tabla abre la libreta de la versión. Arriba, sus datos en palabras: estado, vigencia, certificado y autoridad, régimen, forma, tipo de medición, denominador de fracción, zona crítica del techo (si es flotante), fondo y si corrige por techo flotante. Debajo, la Tabla A (pie-pulgada → bbl, con el incremento por pulgada) y la Tabla B de fracciones («8 fracciones de 1/8 de pulgada»), y un ejemplo resuelto: el aforo total observado es Tabla A + Tabla B.

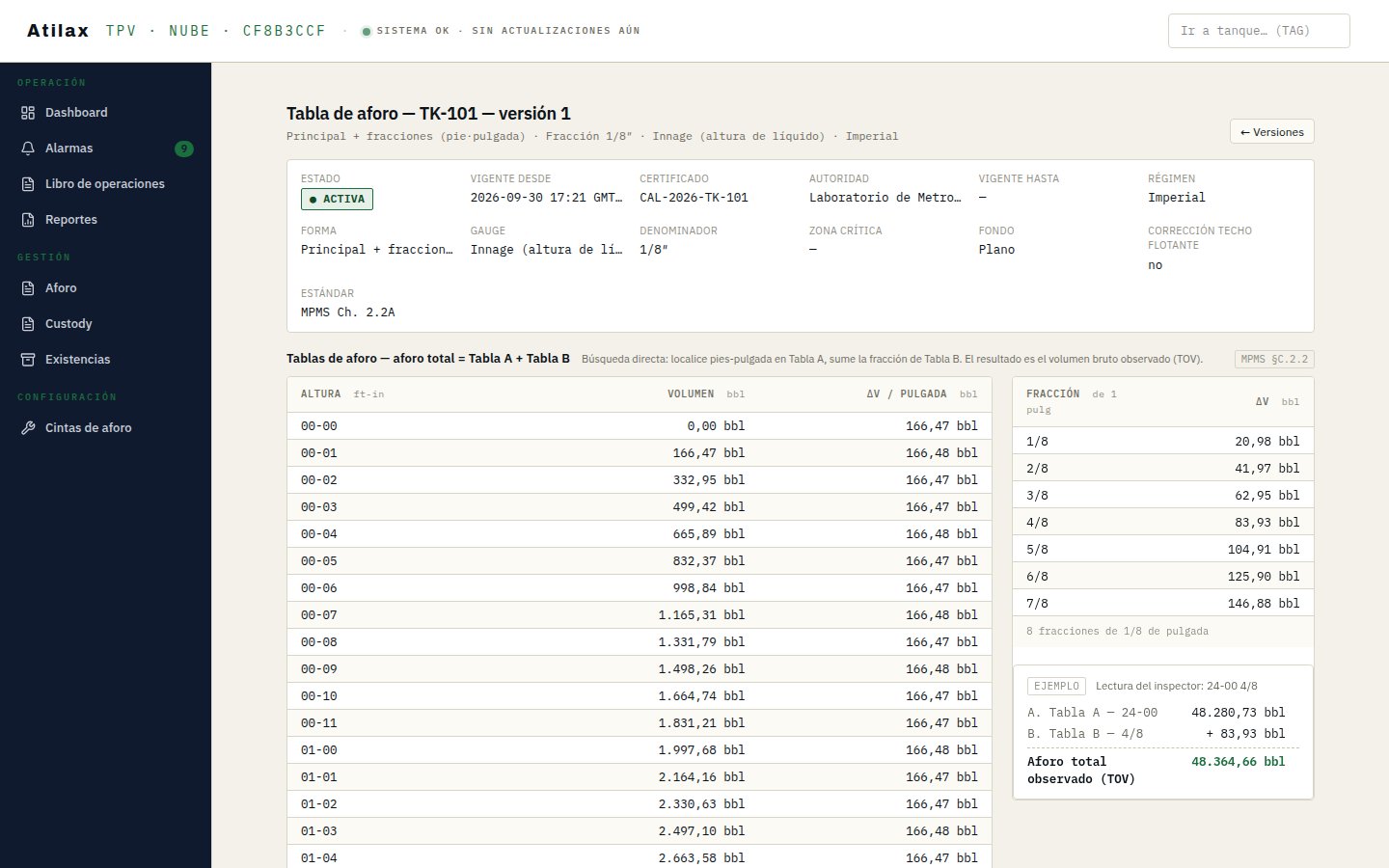

Libreta de TK-101, versión 1: régimen Imperial, fondo Plano; ejemplo 24-00 4/8 = 48.280,73 + 83,93 = 48.364,66 bbl.

Guion del vídeo

La tabla de aforo es la que traduce la altura del líquido en volumen. Un ingeniero la importa con su certificado, revisa la vista previa y la deja pendiente. Otro ingeniero la revisa y la publica: quien importa no publica. Si algo está mal, la rechaza con un motivo y la versión anterior sigue activa. Cada versión queda guardada para consulta, con un ejemplo resuelto.
