Radares, cajas de gateway y canales (Ingeniero)

Los radares del piloto son referenciales: se leen por Modbus TCP a través de una caja de gateway en el patio. Conviene darlos de alta y vincularlos a su caja antes de enrolarla.

Dar de alta el radar y asignarlo al tanque​

Paso a paso:

  1. Entre en Dispositivos y pulse NUEVO DISPOSITIVO.
  2. Complete TAG, SERIAL, MODELO y PROTOCOLO, y marque la CAPACIDAD (Nivel). Sin al menos una capacidad no se puede crear.
  3. Abra el tanque, pestaña Dispositivos, y pulse ASIGNAR NUEVO DISPOSITIVO.
  4. Elija el radar con rol primary. Sólo puede haber un dispositivo primary por magnitud.

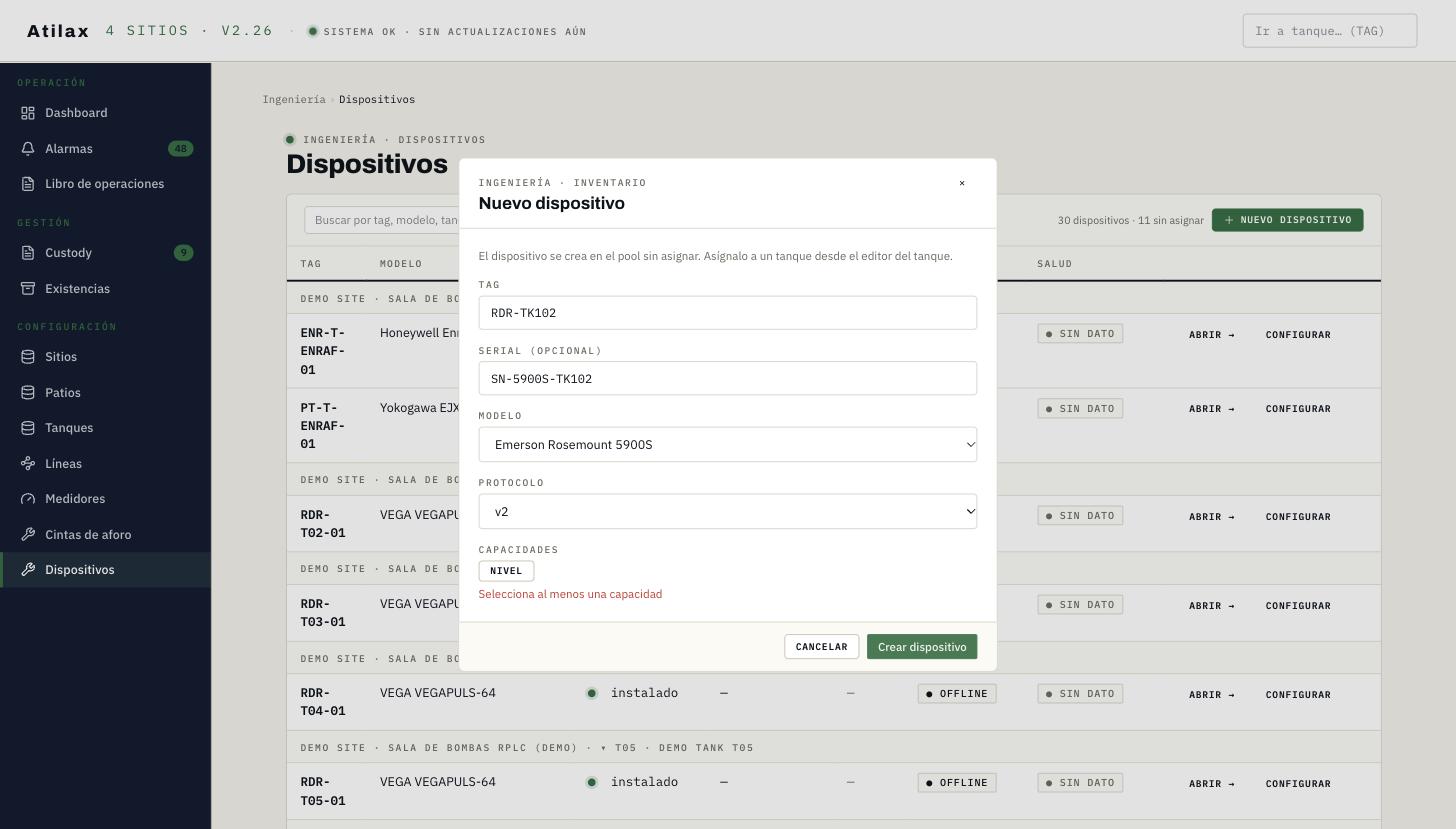

Nuevo dispositivo: falta la capacidad.
Nuevo dispositivo: falta la capacidad.

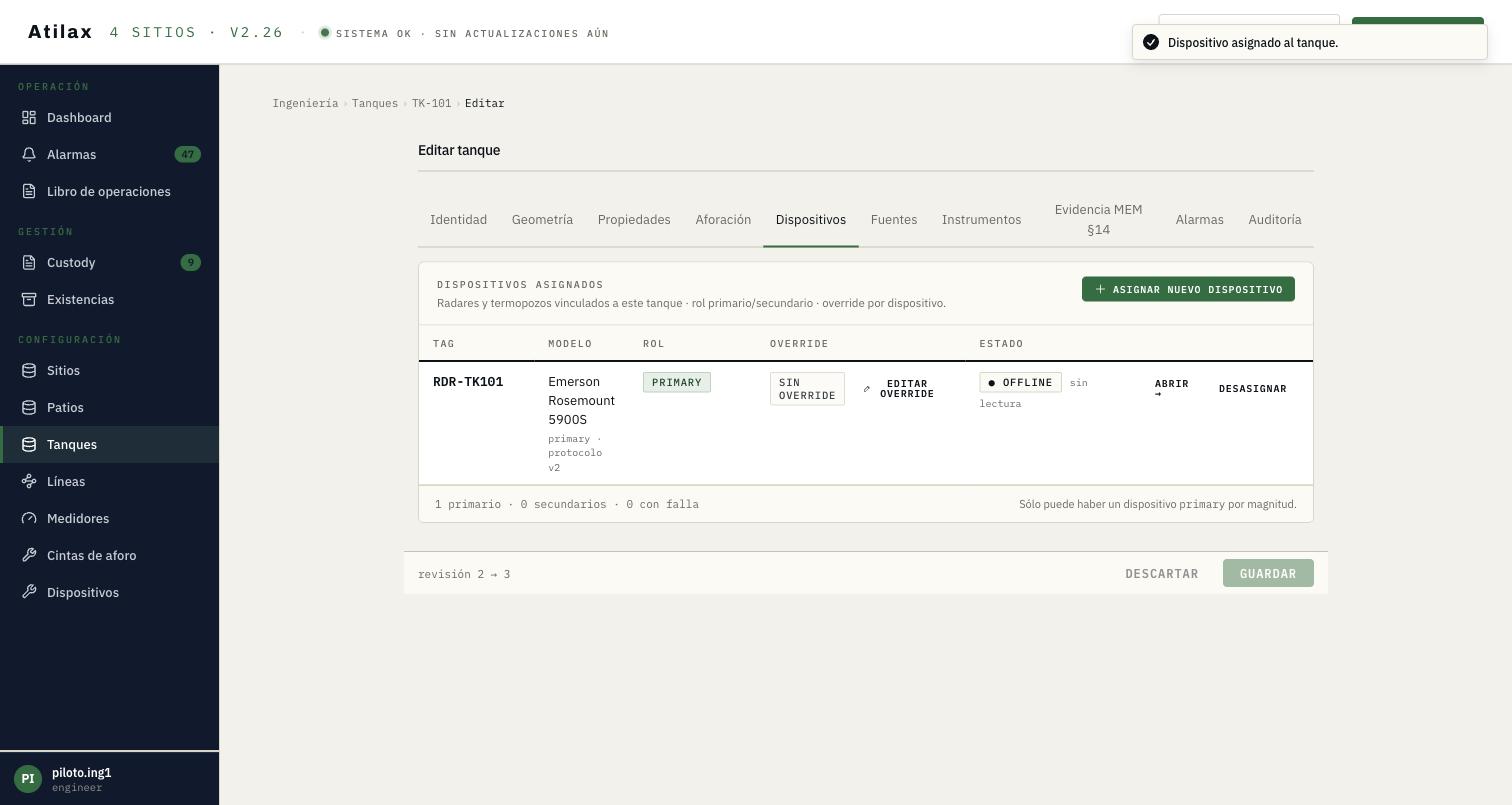

Radar asignado como primary.
Radar asignado como primary.

Cajas de gateway​

Ingeniería → Gateways lista las cajas por sitio. En la ficha de una caja se ve el último contacto, la cola de mensajes pendientes y si la configuración de cada dispositivo quedó APLICADA.

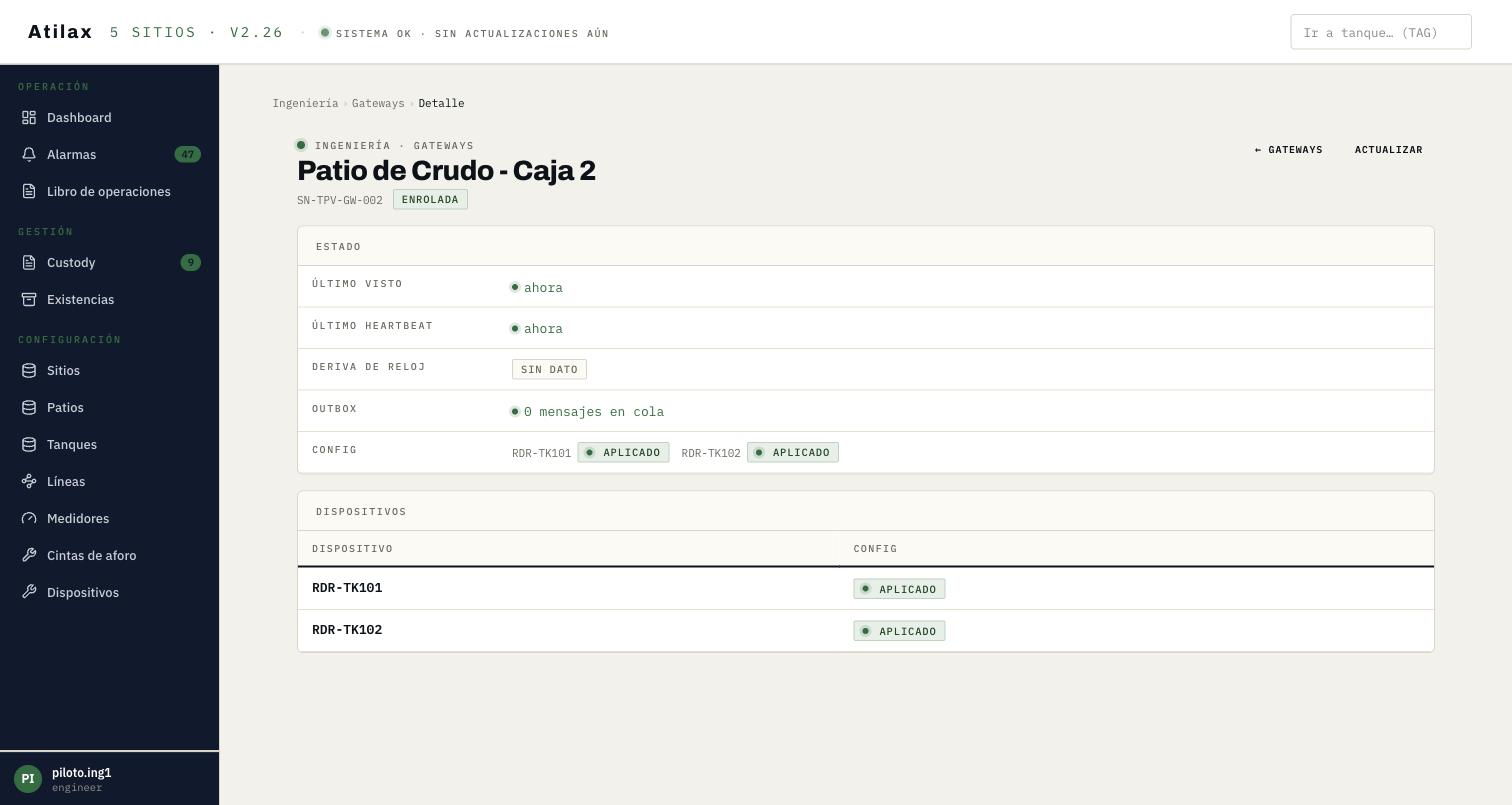

Caja sana: 0 mensajes en cola y configuración APLICADA en ambos radares.
Caja sana: 0 mensajes en cola y configuración APLICADA en ambos radares.

Canales: nivel, temperatura y switch de nivel​

En la ficha del radar, pestaña CONFIG. DISPOSITIVO, se declaran los canales. Elija el tipo en el selector junto a + CANAL: Nivel, Temp. producto o Switch de nivel. Para un switch indique su función (por ejemplo LSLL · muy bajo, crítica), el tanque y el registro.

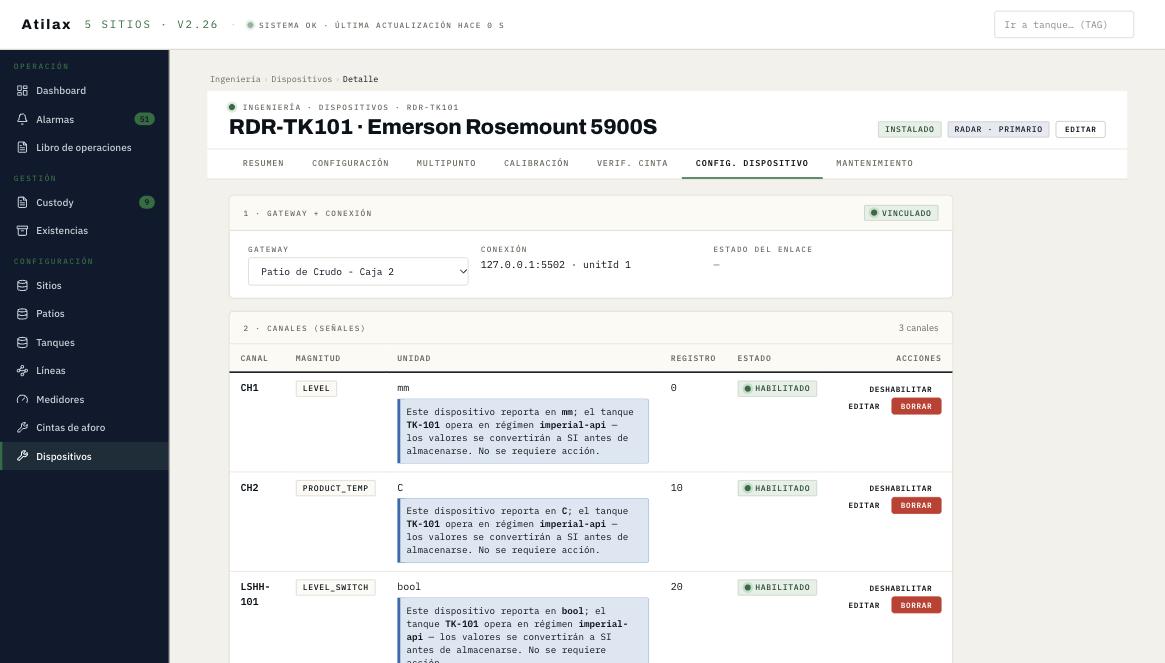

Canales de nivel, temperatura de producto y switch LSHH, todos HABILITADOS.
Canales de nivel, temperatura de producto y switch LSHH, todos HABILITADOS.

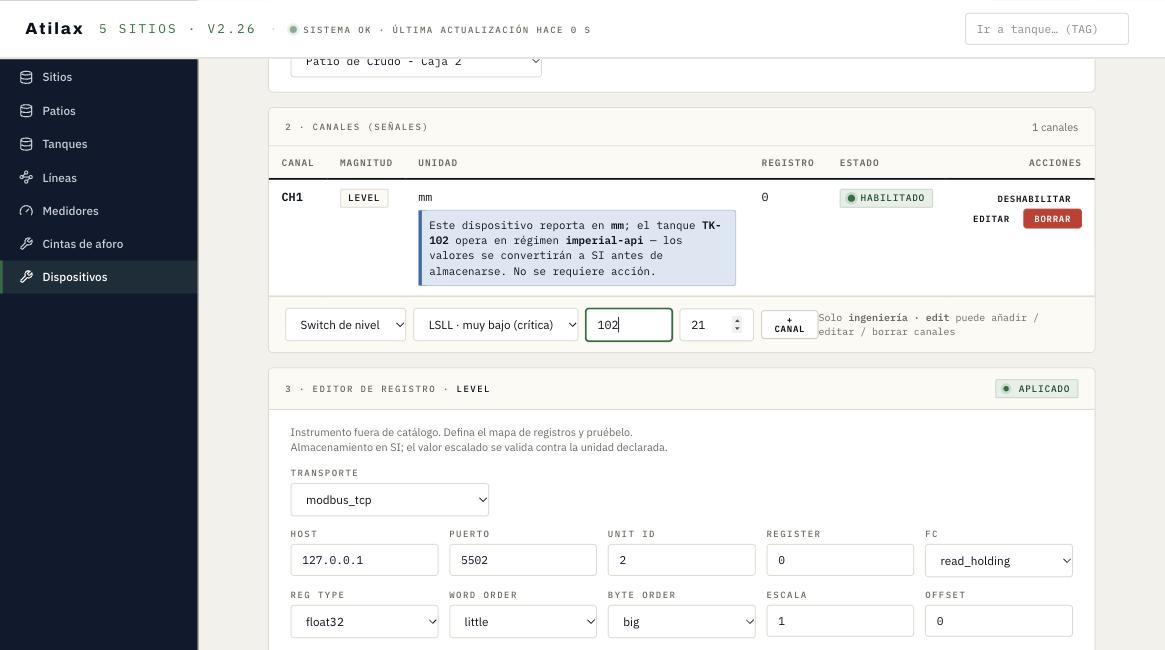

Alta de un switch de nivel LSLL.
Alta de un switch de nivel LSLL.

Al crear o borrar un canal la cabecera marca DERIVA mientras la caja recibe la configuración nueva; en unos segundos pasa sola a APLICADO, sin recargar.

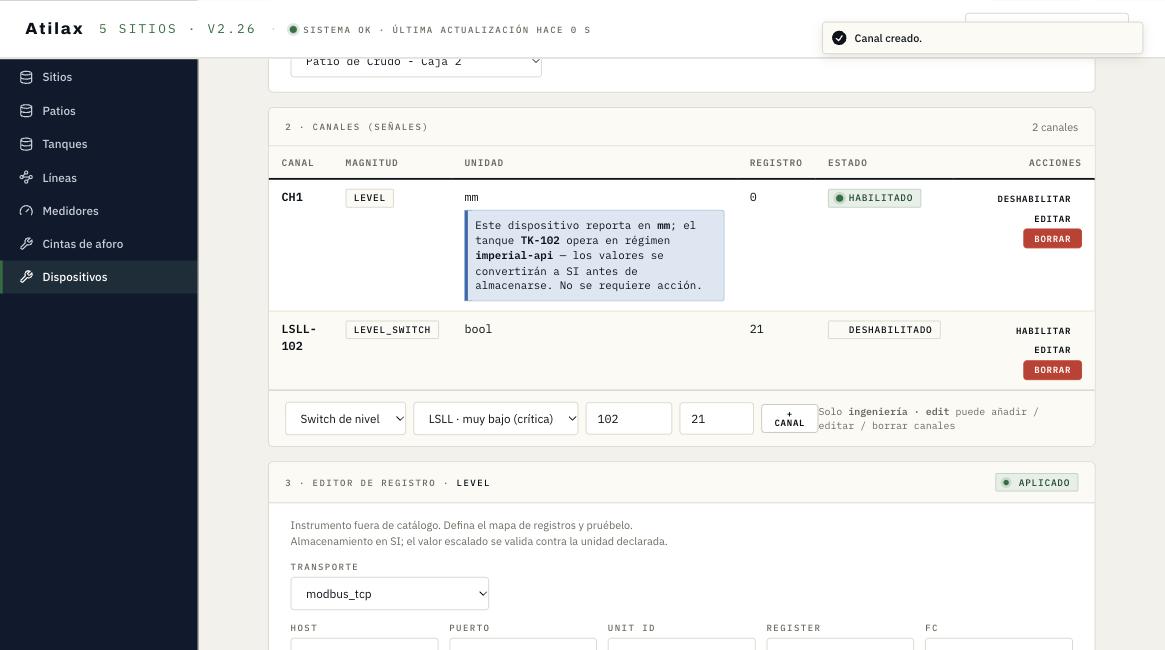

Configuración APLICADA tras crear el canal.
Configuración APLICADA tras crear el canal.

Mapa de registro, prueba de lectura y orden de bytes​

Paso a paso:

  1. En el editor de registro complete HOST, PUERTO, UNIT ID, REGISTER, REG TYPE (float32), WORD ORDER y BYTE ORDER, MAGNITUD, UNIDAD y POLL MS.
  2. En TEST-READ pulse LEER UNA VEZ: la plataforma muestra el valor con los cuatro órdenes posibles, en las unidades del patio.
  3. Elija con USAR el orden cuyo valor coincide con el display local del radar.
  4. Pulse APLICAR AL GATEWAY, revise el diff firmado y pulse CONFIRMAR Y APLICAR.

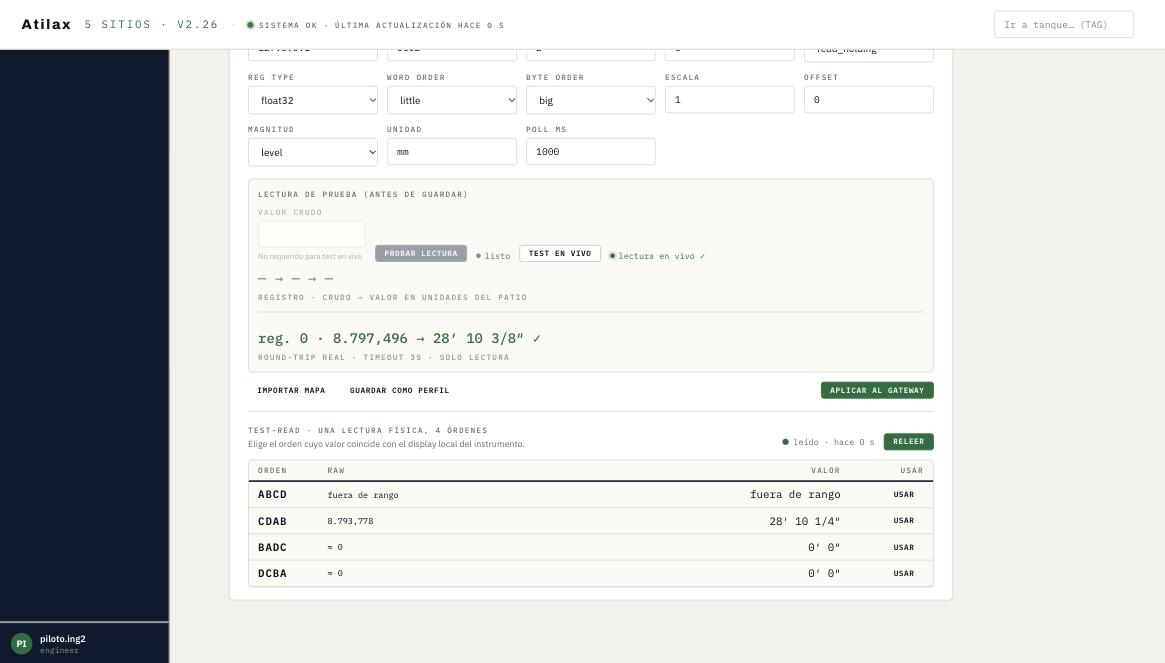

Prueba de lectura: el orden correcto da 28′ 10 1/4″.
Prueba de lectura: el orden correcto da 28′ 10 1/4″.

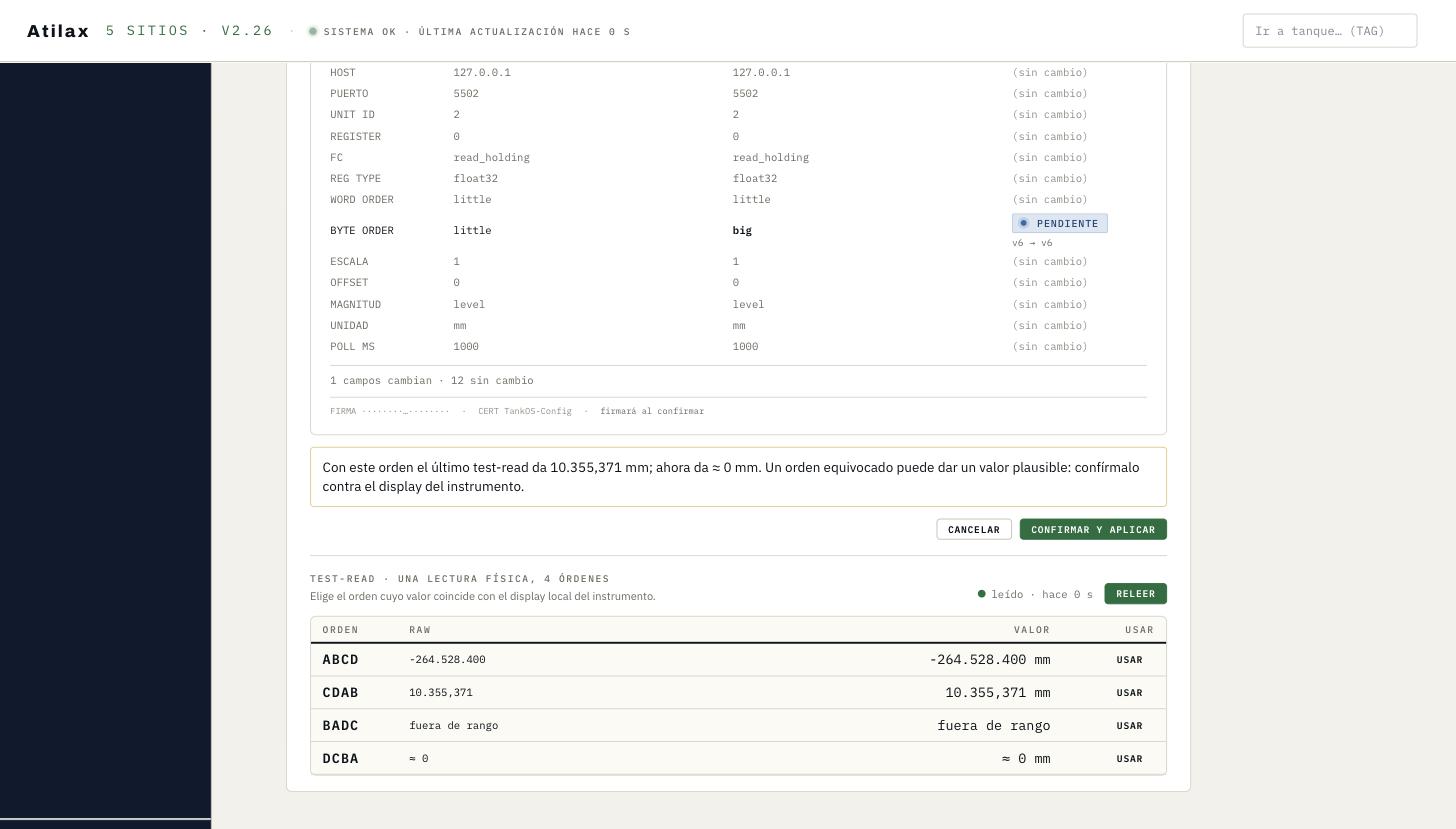

Al cambiar el orden de bytes, el diff avisa que el valor nuevo sería prácticamente cero: confírmelo contra el display del instrumento.
Al cambiar el orden de bytes, el diff avisa que el valor nuevo sería prácticamente cero: confírmelo contra el display del instrumento.
Nota

Un orden de bytes equivocado puede dar un valor plausible (un tanque «casi vacío»). Por eso la plataforma muestra los cuatro órdenes y avisa cuando el cambio altera el valor leído.

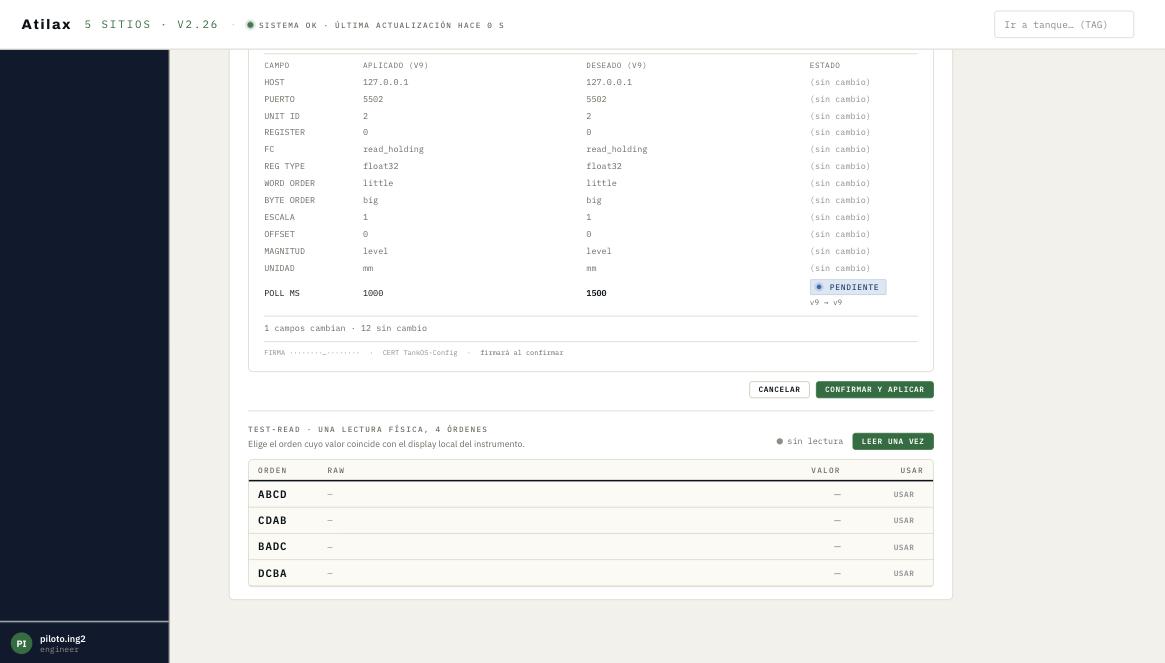

Diff firmado: un campo cambia, el resto sin cambio.
Diff firmado: un campo cambia, el resto sin cambio.

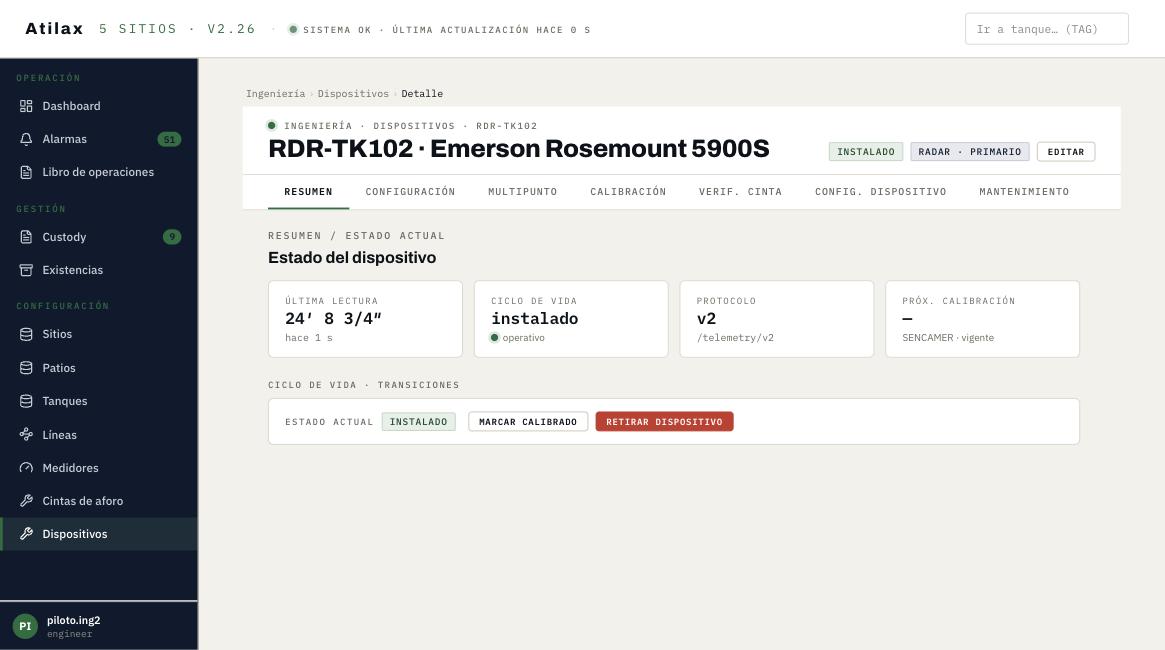

Resumen del radar: última lectura en pies y pulgadas.
Resumen del radar: última lectura en pies y pulgadas.
Guion del vídeo

Los radares de este patio son de referencia: ayudan a vigilar, pero la cifra fiscal sale de la cinta. Se dan de alta con lo que miden y se asignan al tanque como instrumento principal. La caja de gateway los lee en el patio, y su ficha dice si la configuración quedó aplicada. La prueba de lectura muestra el valor de cuatro formas: se elige la que coincide con el display del radar. Un orden equivocado puede dar un número creíble, y por eso la plataforma avisa antes de aplicar.
