Líneas y medidores (Ingeniero)

Líneas

Cada lote declara por qué líneas circula el producto. La línea debe tener patio (para usar sus unidades y aparecer en sus lotes), régimen de presión y, si es bombeada, su compresibilidad; sin ella la reconciliación de la línea no se puede calcular.

Paso a paso:

1. Entre en Líneas y pulse Crear línea.
2. Complete Número de línea (P&ID), Servicio y Patio.
3. Complete la T típica de operación (en °F en un patio imperial).
4. En Régimen de presión elija Bombeada y escriba la P típica (psi) y la Compresibilidad F (1/psi), tomada de la hoja de datos del producto.
5. Marque los Productos compatibles y pulse Crear línea.

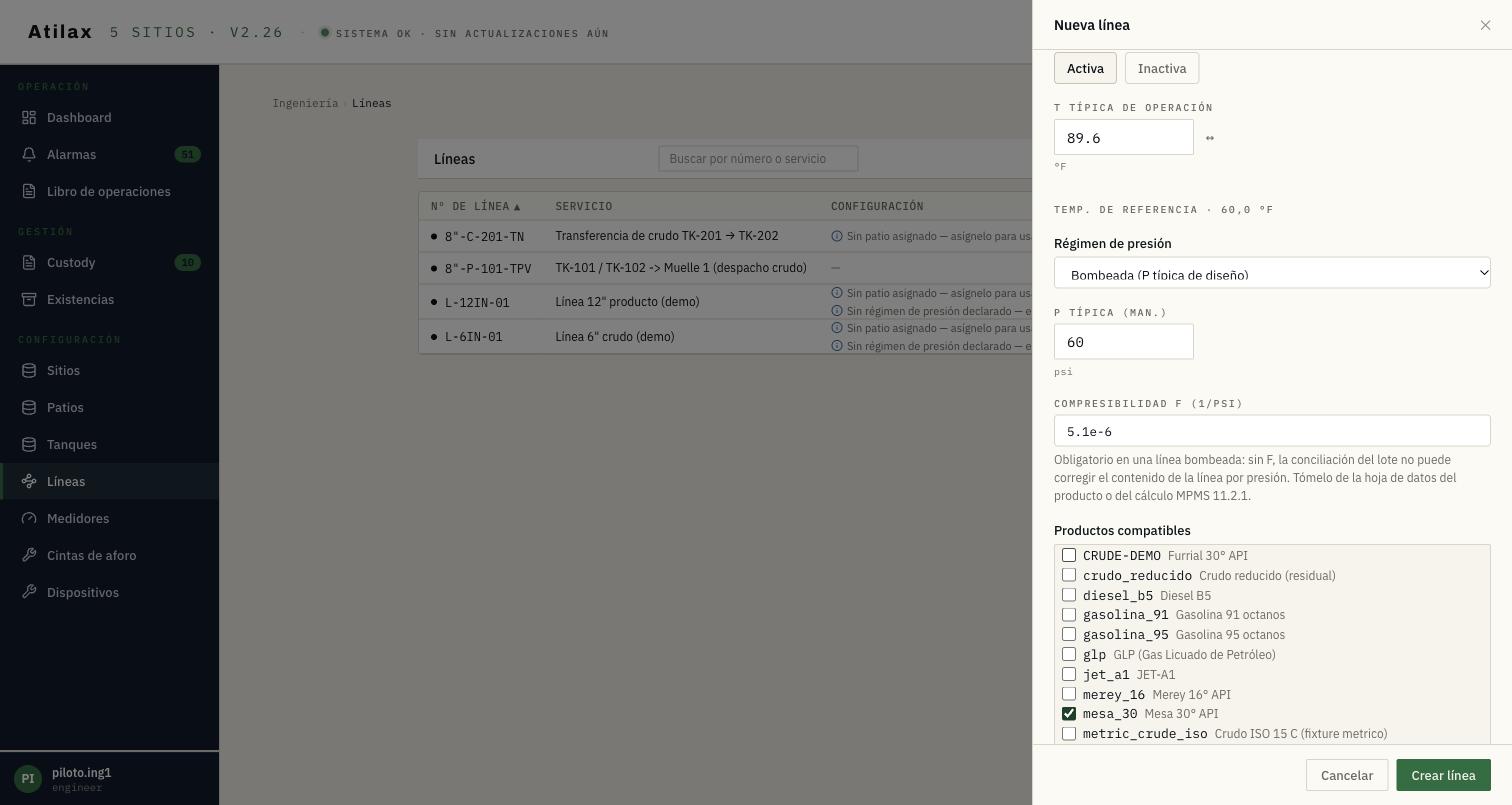

Línea de llegada: 89,6 °F, bombeada a 60 psi, compresibilidad 5,1e-6 1/psi, Mesa 30° API.

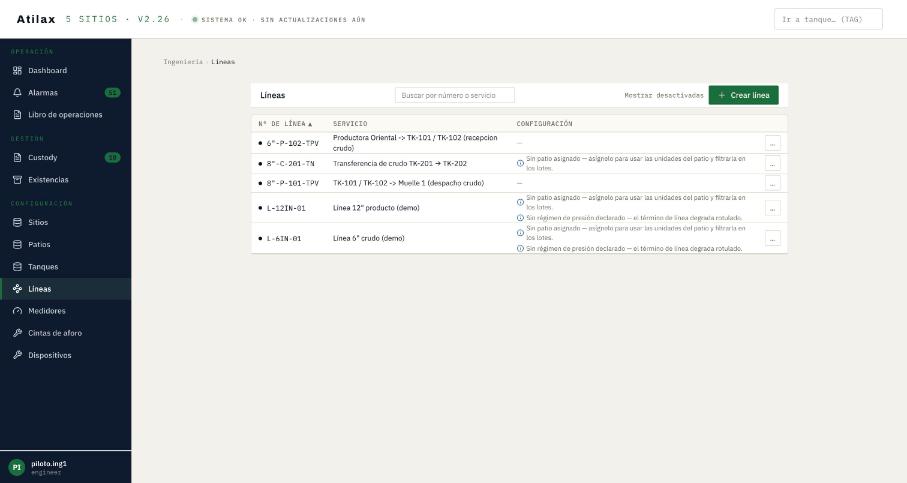

Lista de líneas del patio.

Medidores de flujo

Un medidor sólo se ofrece en los lotes cuya ruta pasa por su línea. Sin línea asignada no aparece en ningún lote. El catálogo es de referencia: ningún dato aquí convierte una lectura en cifra fiscal.

Paso a paso:

1. Entre en Medidores y pulse Crear medidor (o abra uno existente).
2. Complete Tag, Número de serie, Tipo y Ubicación.
3. En «Línea donde está instalado» elija su línea.
4. Pulse Crear medidor o Guardar cambios.

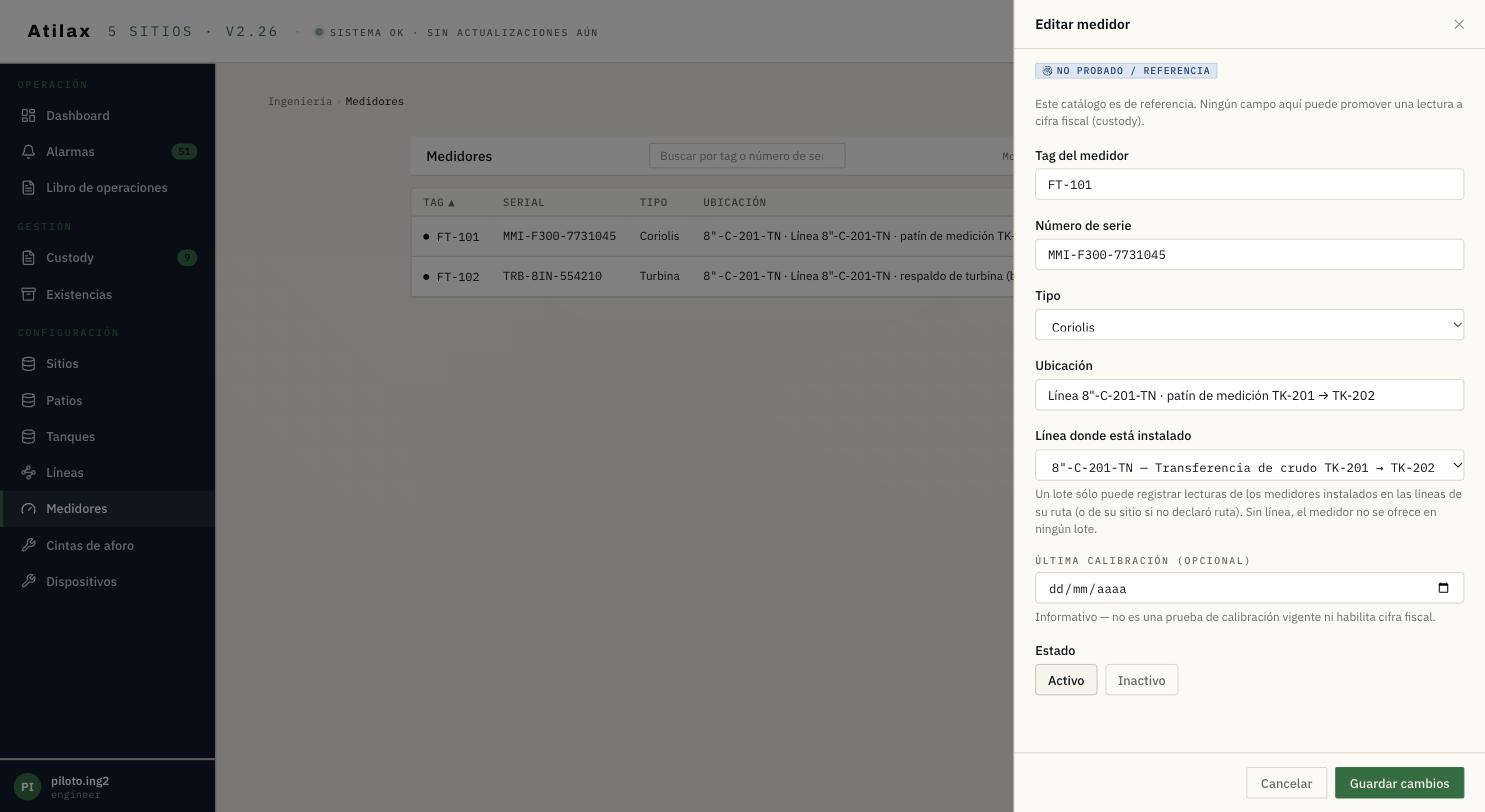

Medidor FT-101 ligado a su línea.

Guion del vídeo

La línea es la tubería por donde viaja el producto. Cada una se registra con su patio, su temperatura típica y, si es bombeada, su presión y su compresibilidad. Los medidores de flujo se ligan a la línea donde están instalados. Así, cada movimiento sólo ofrece los medidores de su propia ruta.
