Dar de alta un tanque (Ingeniero)

Paso a paso:

  1. Pulse NUEVO TANQUE arriba a la derecha (o Tanques → + Crear tanque).
  2. Paso 1 de 3: elija el PATIO. La plataforma anuncia el régimen que hereda el tanque (imperial-api · base 1/8).
  3. Paso 2 de 3: escriba el Tag (único dentro del patio, por ejemplo TK-101) y el Nombre.
  4. Paso 3 de 3: pulse CREAR TANQUE. La geometría y la tabla de aforo se completan en el editor, que se abre a continuación.

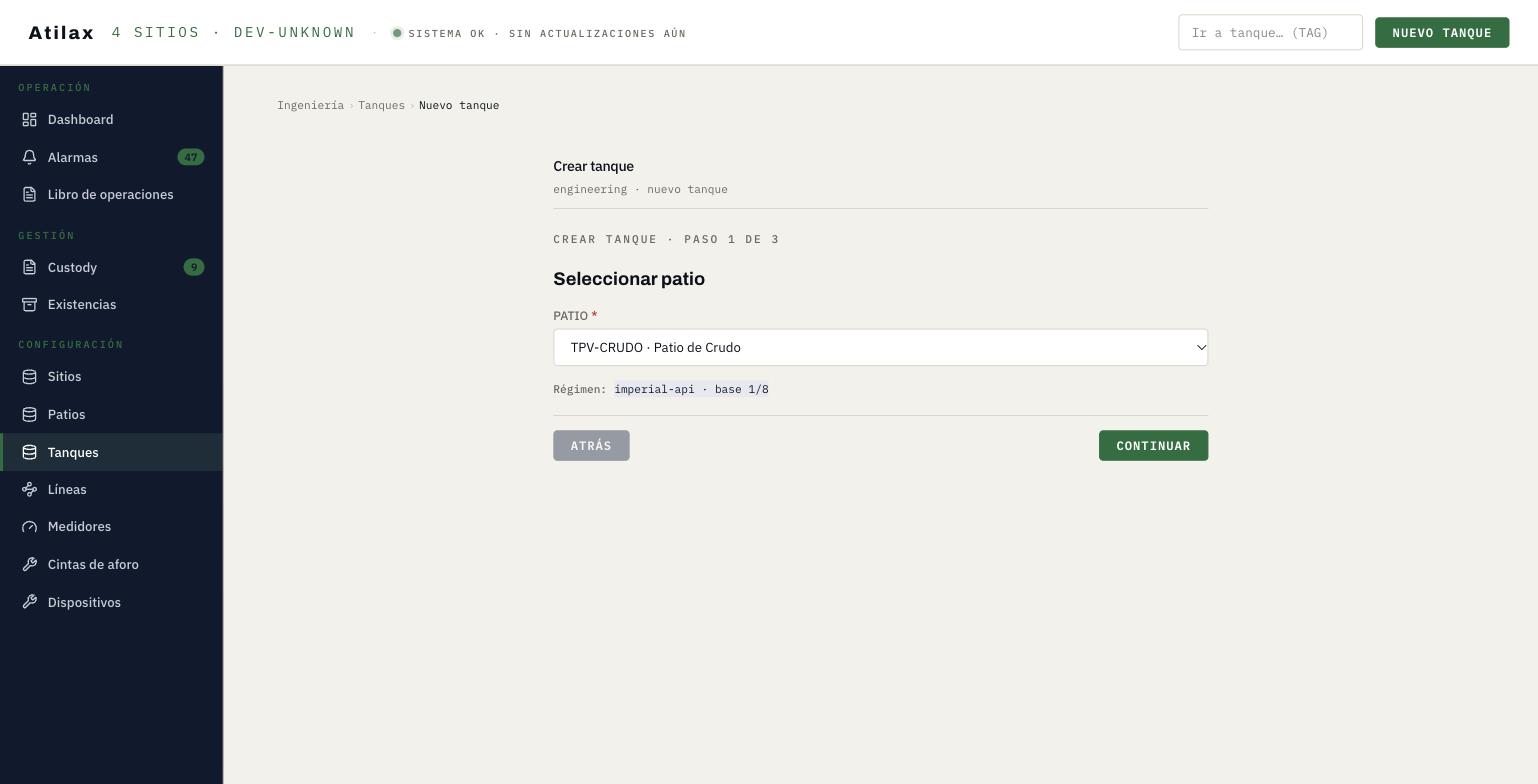

Paso 1: el tanque hereda el régimen del patio.
Paso 1: el tanque hereda el régimen del patio.

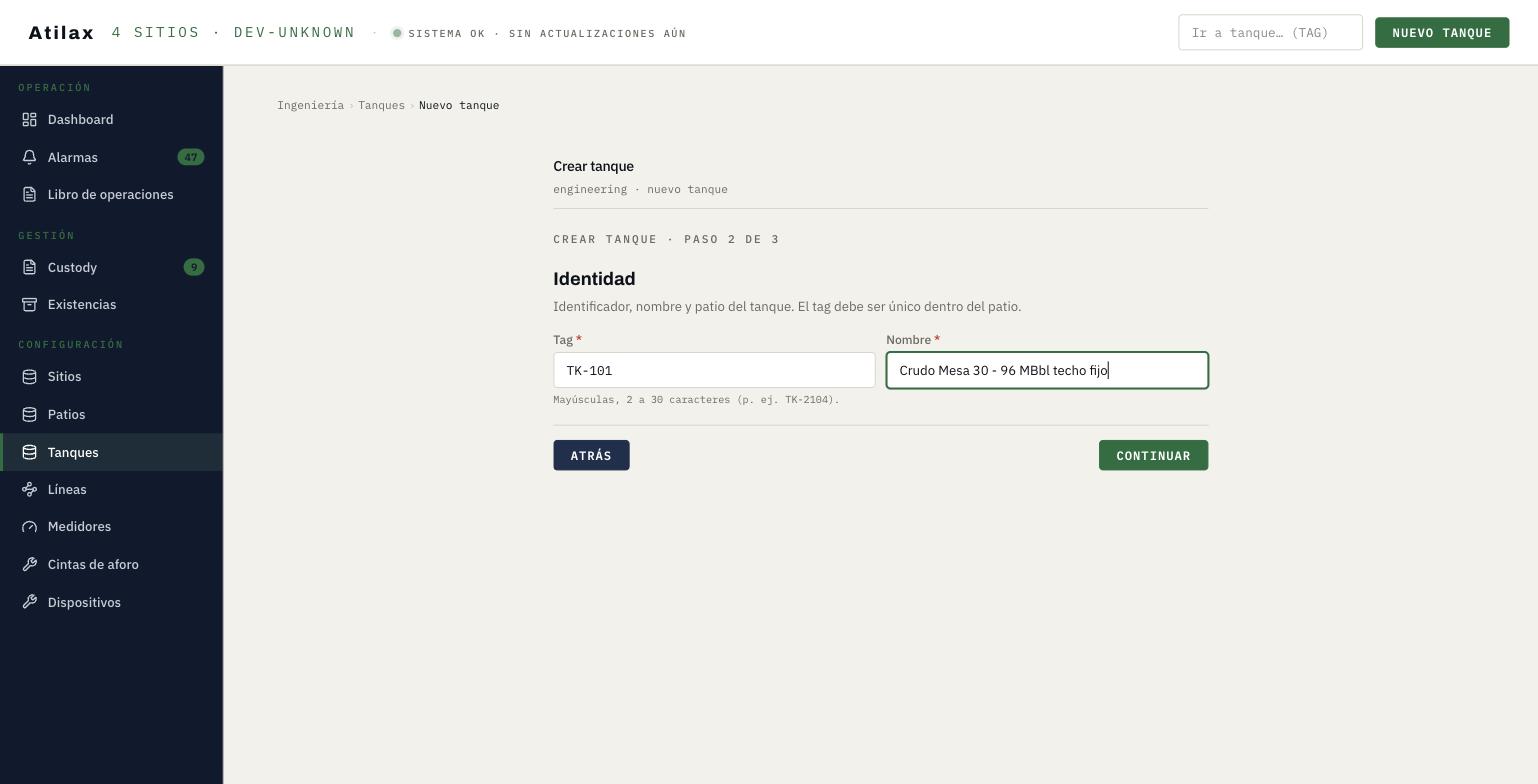

Paso 2: tag y nombre.
Paso 2: tag y nombre.

Identidad y producto​

En la pestaña Identidad elija el Producto (cada opción muestra su familia y su tabla API, que deben ser coherentes para que el tanque quede apto para transferencia y custodia) y, cuando todo esté completo, cambie el Ciclo de vida de Borrador a Operativo. Cada guardado crea una revisión nueva del tanque (la barra inferior muestra «revisión 2 → 3»).

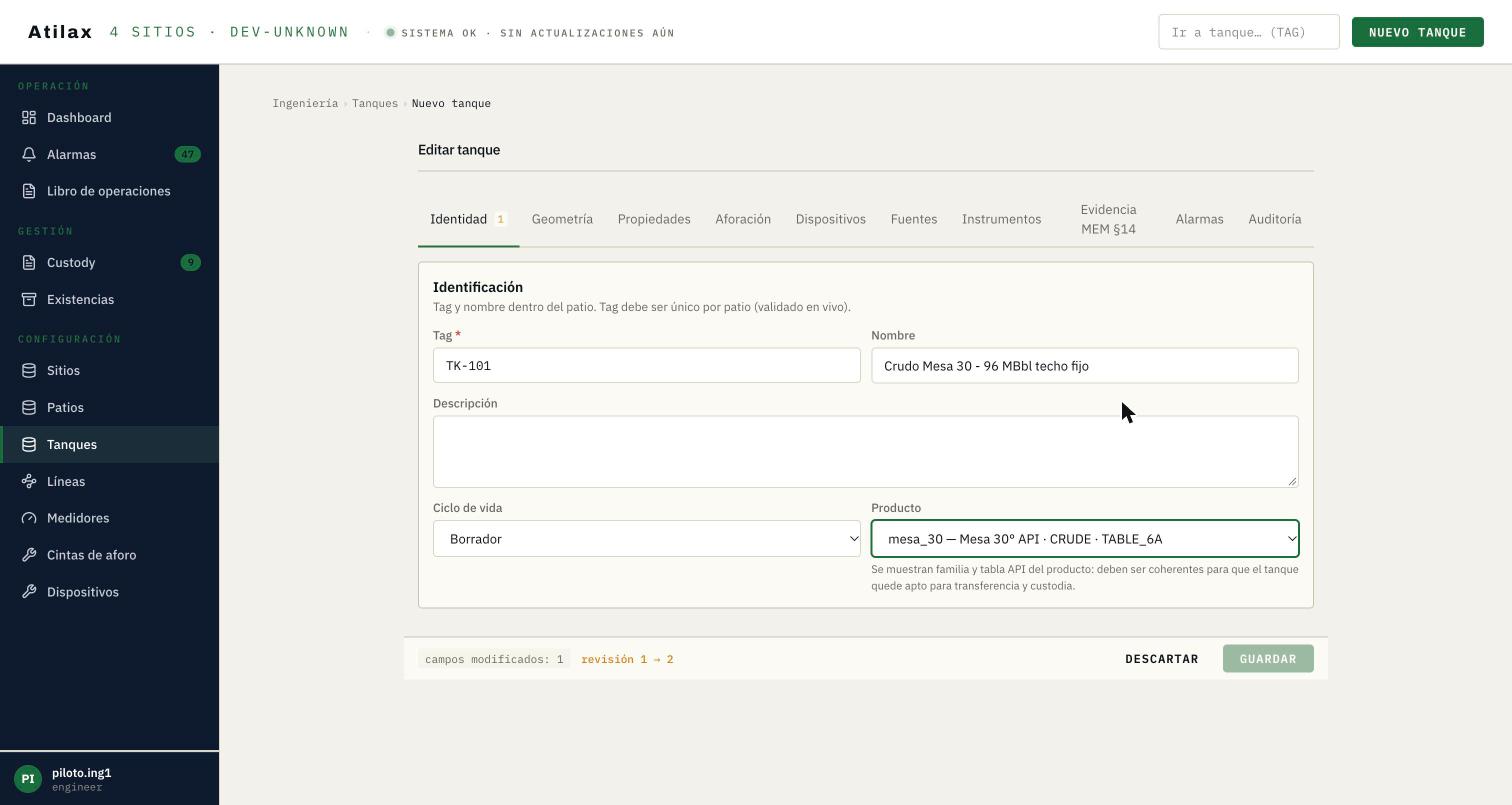

Identidad: producto con su familia y tabla API.
Identidad: producto con su familia y tabla API.

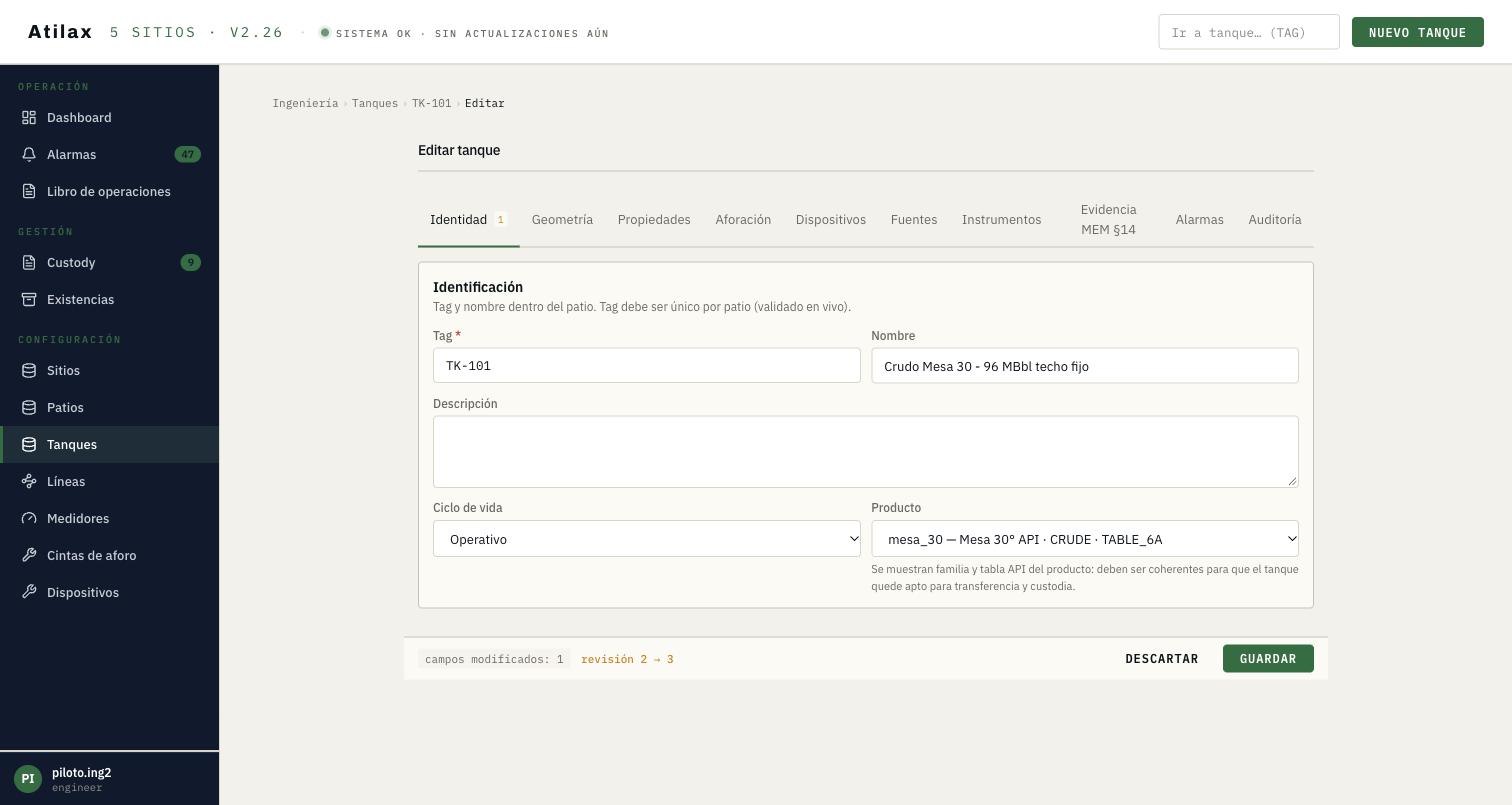

Ciclo de vida Operativo.
Ciclo de vida Operativo.

Geometría​

Diámetro, altura de referencia y altura total del casco se escriben en pies, pulgadas y fracción; las capacidades en barriles. La plataforma guarda internamente en el sistema internacional, pero usted siempre ve y captura en las unidades del patio.

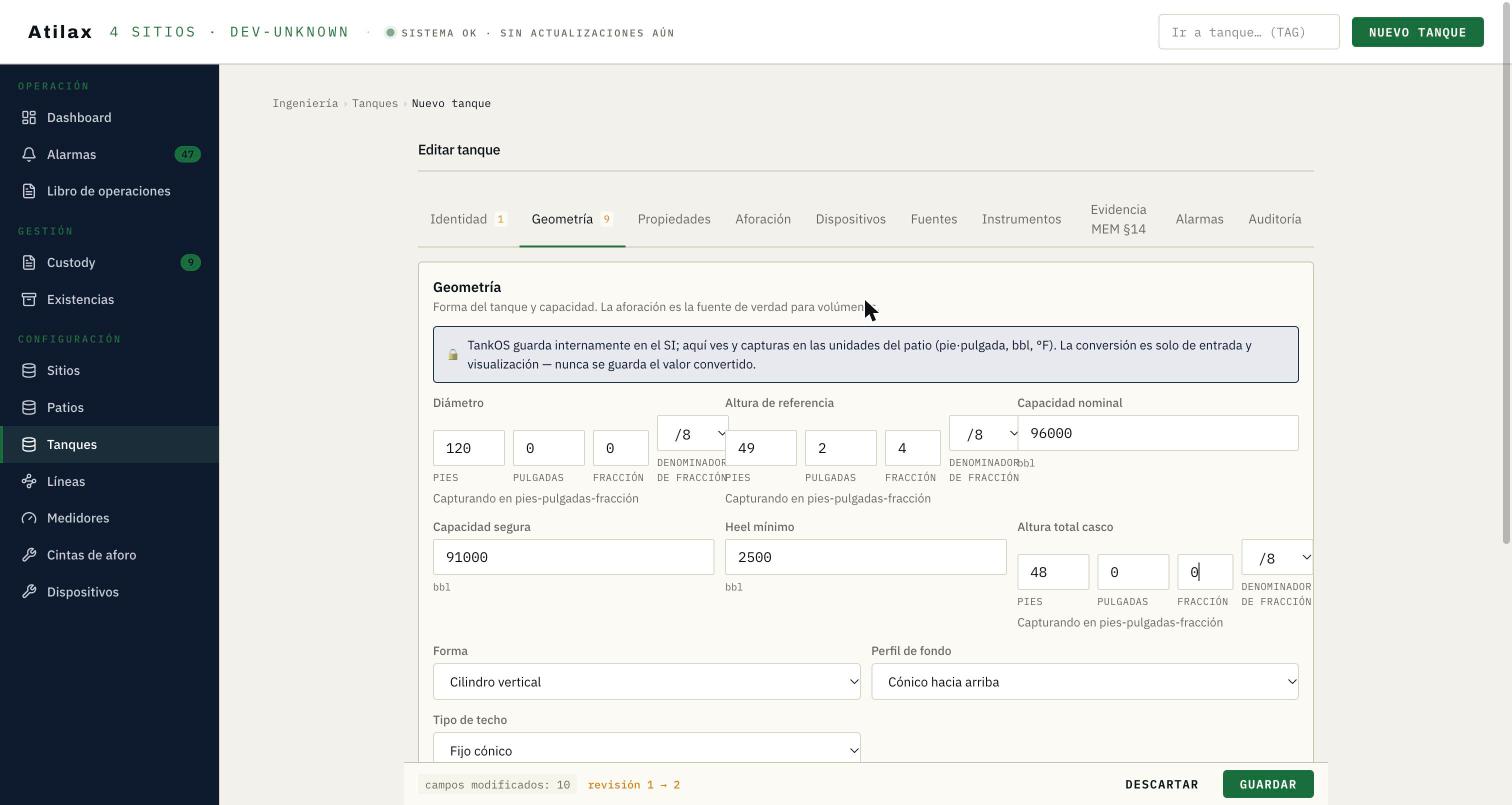

Geometría: diámetro 120 ft, altura de referencia 49′ 2 4/8″, capacidad 96.000 bbl.
Geometría: diámetro 120 ft, altura de referencia 49′ 2 4/8″, capacidad 96.000 bbl.

Temperatura de envolvente​

En Propiedades declare el método físico de la temperatura de envolvente del tanque (por ejemplo, No aislado). La plataforma pide confirmación; el cambio no altera cálculos ni tickets anteriores.

Confirmación del método de temperatura de envolvente.
Confirmación del método de temperatura de envolvente.

Tanque de techo flotante​

Si el tanque es de techo flotante externo, elija ese Tipo de techo en Geometría. Los datos del techo (peso, corrección y zona crítica) no se teclean aquí: se toman del certificado de la tabla de aforo publicada (ver el tutorial de Aforo).

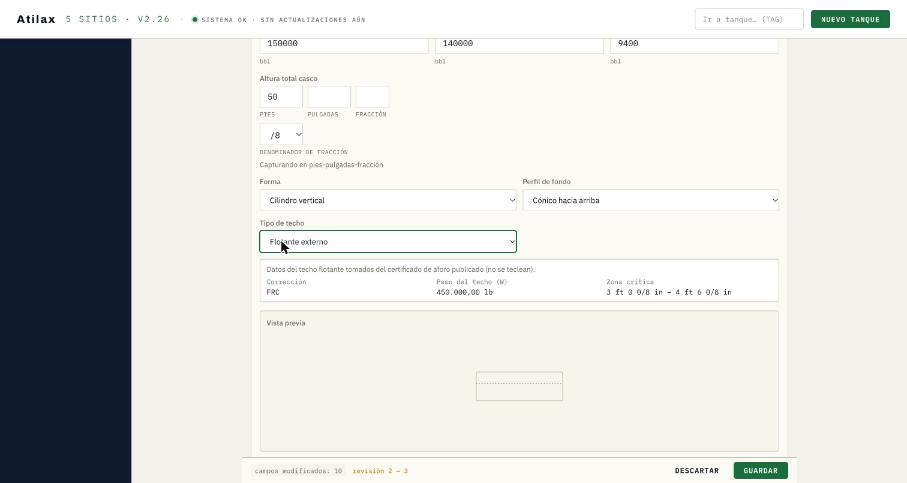

Techo flotante externo con los datos tomados del certificado de aforo.
Techo flotante externo con los datos tomados del certificado de aforo.

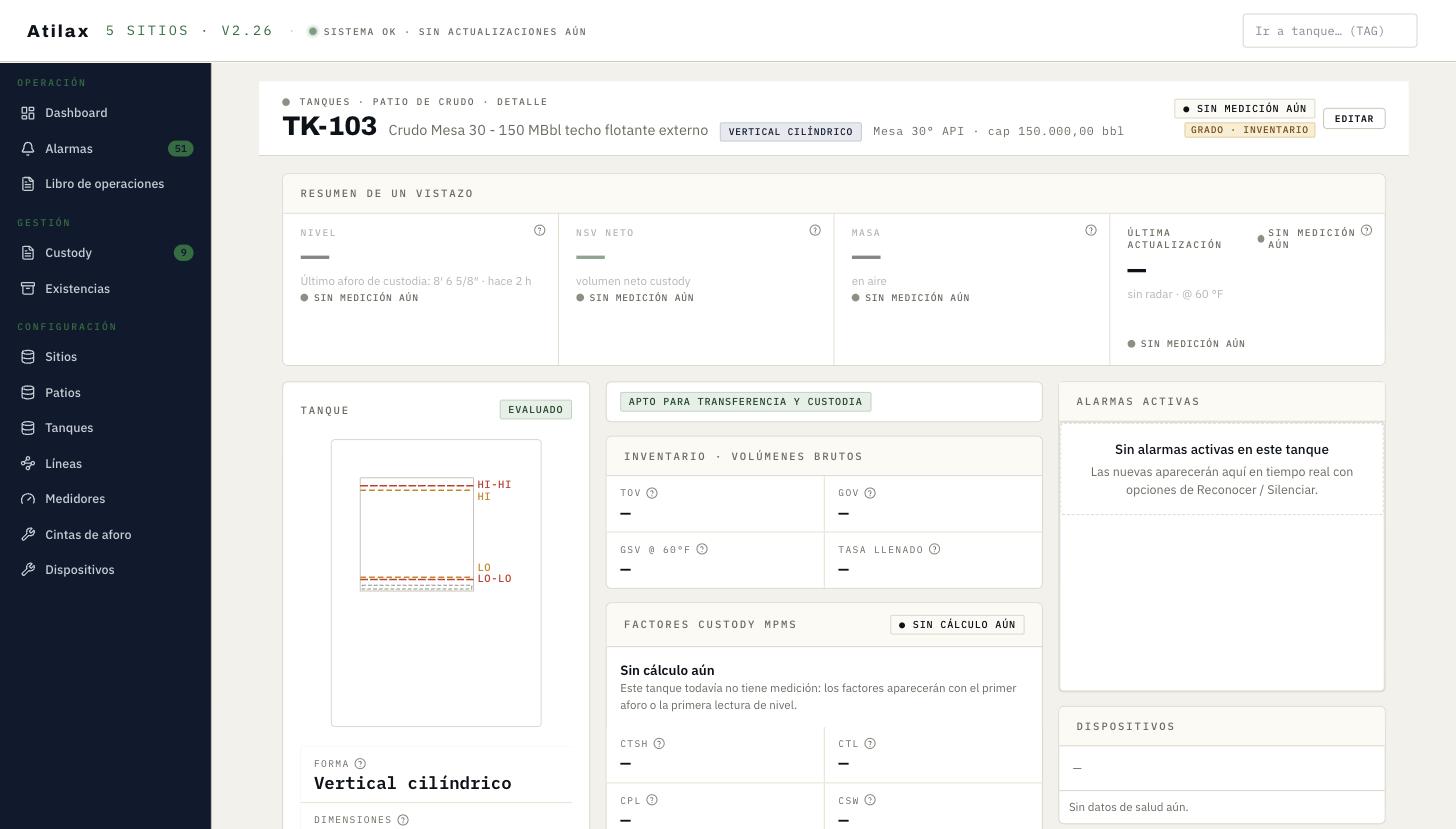

Ficha de TK-103: el dibujo del tanque muestra el techo flotante.
Ficha de TK-103: el dibujo del tanque muestra el techo flotante.
Guion del vídeo

Dar de alta un tanque son tres pasos: patio, identidad y crear. El tanque hereda las unidades de su patio, y la pantalla lo anuncia. En el editor se completan el producto, las medidas en pies y pulgadas y cómo se toma la temperatura de la pared. Si el techo es flotante, sus datos vienen del certificado de aforo; no se teclean. Cuando todo está completo, el tanque pasa de borrador a operativo.
